【綜合能源管理--客戶案例】某氣體裝備制造有限公司
2025-09-24
本項目用戶方某氣體設備制造股份有限公司成立于 2000 年 10 月 ，經營范圍包括一般項目：金屬包裝容器及材料制造；安全、消防用金屬制品制造；新能源原動設備制造；氣體、液體分離及純凈設備制造。
經現場調研發現目前都是機械式水表，采用人工抄表方式進行管理，市電/光伏原有的數據采 集箱無法正常使用，部分有采集但是平臺無數據；天然氣只有單項天然氣流量的內部采集；企業無法做到科學有效的對能源能耗進行管理。
通過本次“能源能耗管理系統”的建設，對企業電用能、水用能、天然氣用能數據采集分步實現企業的用能設備智能化分類分項控制，豐富控制手段，藉此建立更加完善的、合理、符合相關政策能源資源管理體系。最終實現“一個平臺，能源全控”，實現能耗的管理、分析和控制的管理目標。
一、設備選型
（2）主要特點
不受流體密度、粘度、溫度、壓力和電導率變化的影響,線性測量原理能實現高精度測量;
安裝要求低,前直管段只要求 5D,后直管段為 2D(D 為所選儀表的內直徑);
公稱通徑 DN3-DN3000 覆蓋范圍寬，襯里和電極有多種選擇,能滿足測量多種導電流量的要求;
具有MODBUS-RS485、HARTGPRS和PROFIBUS等通訊信號輸出(選配);
轉換器采用32位嵌入式微處理器，全數字處理,運算速度快，抗干擾能力強、測量可靠、精確度高、測量范圍度可達1500:1;
具有電導率測量功能,可以判別傳感器是否空管,具有自檢與自診斷功能;
內部計算器可分別顯示正向累積流量、反向累積流量及瞬時流量;
氣體羅茨流量計（天然氣終端計量設備）
（1） 產品概述
LLQ型氣體腰輪流量計是我公司總結多年經驗的研制，并采用多項創新技術而開發成功的新一代產品，該產品是一種高精度、高可靠、寬范圍度、低始動流量的容積式氣體計量儀表可直接測量氣體的工況體積流量和總量，也可通過配置體積修正儀,測量氣體的溫度、壓力、標沉體積流量和總量,可選配DTU模塊,實現無線遠傳。已大量應用于城市燃氣和工業氣體流量計量與檢測,是用戶實現高精度、高可靠計量的理想儀表。
（2）主要特點
精度高,重復性好。內部轉專子經精密加工和平衡測試,無接觸旋轉，良好的油潤滑,確保流量計精度不變。
流量計前后不需要直管段，可以安裝在環境狹窄的場合;
始動流量小,量程比寬,適合于計量負荷變動大的氣體流量;
儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485(MOD-BUS-RTU協議)通訊輸出;同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算;
使用全新的第四代隧道磁阻技術信號傳感器(TMR)，大大增強了儀表的抗電磁干擾能力;
·可靠的電磁兼容設計，抗干擾性能好，可靠性高,滿足JJG633-2005 標準的電磁兼容實驗要求;
采用低功耗設計，可用鋰電池供電，電池可連續使用2年以上;同時也可外接電源:
（1）產品概述
LWQ型氣體渦輪流量計吸取了國內外流量儀表先進技術優化設計,綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表,具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性,廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
（2）主要特點
集微處理器、流量傳感器、高精度溫度、壓力傳感器于一體直接測量被測氣體的流量、溫度、壓力,并自動進行流量跟蹤補償和壓縮因子運算;
采用低功耗設計，可用鋰電池供電，電池可連續適用2年以上，同時也可外接電源;
儀表具有脈沖信號、模擬信號輸出，可通過 RS485 通訊接口或采用GPRS系統，直接實現計算機數據的集中采集和實時管理;
平臺基于物聯網及能源互聯網架構，感知層完成數據的感知與采集，其多通道采集及 WEB 負載均衡集群服務器為能耗大數據計算提供驅動力，將能耗大數據進行實時計算后，按照云平臺的功能模塊進行展示與交互，提供實時監測、分析、統計、預警及預測性運維提供支撐。平臺以實現綠色節能運營為基礎，以建筑降耗增效及建筑生態節能體系為目標，借助能源管理系統，樹立先進的管理理念，以不斷完善的數學模型為依據，以優化的控制算法為核心，以客觀的實際能耗為評價指標，以達到更優異的能源監測與管理功效。
經現場調研發現目前都是機械式水表，采用人工抄表方式進行管理，市電/光伏原有的數據采 集箱無法正常使用，部分有采集但是平臺無數據；天然氣只有單項天然氣流量的內部采集；企業無法做到科學有效的對能源能耗進行管理。
通過本次“能源能耗管理系統”的建設，對企業電用能、水用能、天然氣用能數據采集分步實現企業的用能設備智能化分類分項控制，豐富控制手段，藉此建立更加完善的、合理、符合相關政策能源資源管理體系。最終實現“一個平臺，能源全控”，實現能耗的管理、分析和控制的管理目標。
一、設備選型
1、水表計量終端
（1）產品概述

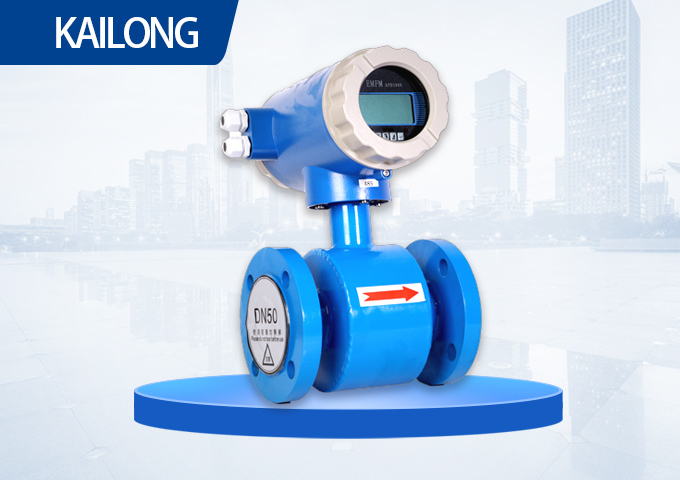

電磁流量計是應用電磁感應原理，根據導電流體通過外夾磁場時感生的電動勢來測量導電流體流量的一種儀表。測量管內無阻流及活動部件，壓力損失小，因此不會造成額外的能量損失,也不會造成堵塞,節能效果顯著,特別適宜液固兩相流介質,如污水、泥漿、礦漿、紙漿等的測量。（2）主要特點
不受流體密度、粘度、溫度、壓力和電導率變化的影響,線性測量原理能實現高精度測量;
安裝要求低,前直管段只要求 5D,后直管段為 2D(D 為所選儀表的內直徑);
公稱通徑 DN3-DN3000 覆蓋范圍寬，襯里和電極有多種選擇,能滿足測量多種導電流量的要求;
具有MODBUS-RS485、HARTGPRS和PROFIBUS等通訊信號輸出(選配);
轉換器采用32位嵌入式微處理器，全數字處理,運算速度快，抗干擾能力強、測量可靠、精確度高、測量范圍度可達1500:1;
具有電導率測量功能,可以判別傳感器是否空管,具有自檢與自診斷功能;
內部計算器可分別顯示正向累積流量、反向累積流量及瞬時流量;
插入式電磁流量計，安裝簡單，可不斷流現場帶壓開孔，具有絕對的安裝優勢和價格優勢。
氣體羅茨流量計（天然氣終端計量設備）
（1） 產品概述

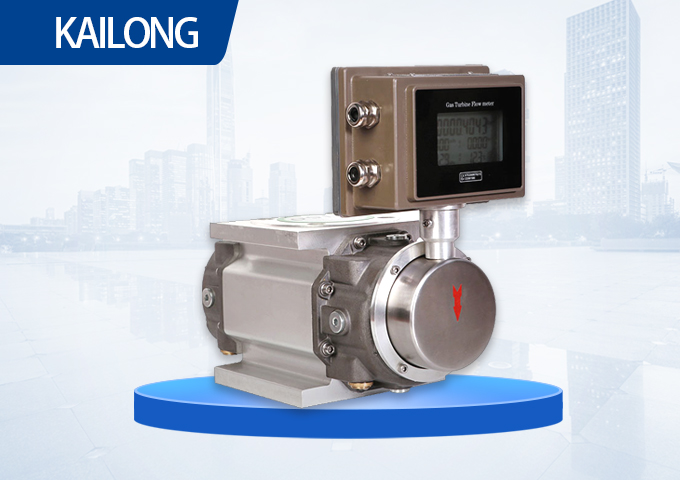

LLQ型氣體腰輪流量計是我公司總結多年經驗的研制，并采用多項創新技術而開發成功的新一代產品，該產品是一種高精度、高可靠、寬范圍度、低始動流量的容積式氣體計量儀表可直接測量氣體的工況體積流量和總量，也可通過配置體積修正儀,測量氣體的溫度、壓力、標沉體積流量和總量,可選配DTU模塊,實現無線遠傳。已大量應用于城市燃氣和工業氣體流量計量與檢測,是用戶實現高精度、高可靠計量的理想儀表。
（2）主要特點
精度高,重復性好。內部轉專子經精密加工和平衡測試,無接觸旋轉，良好的油潤滑,確保流量計精度不變。
流量計前后不需要直管段，可以安裝在環境狹窄的場合;
始動流量小,量程比寬,適合于計量負荷變動大的氣體流量;
儀表具有脈沖信號輸出、4-20mA模擬信號輸出、RS485(MOD-BUS-RTU協議)通訊輸出;同時還有IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算;
使用全新的第四代隧道磁阻技術信號傳感器(TMR)，大大增強了儀表的抗電磁干擾能力;
·可靠的電磁兼容設計，抗干擾性能好，可靠性高,滿足JJG633-2005 標準的電磁兼容實驗要求;
采用低功耗設計，可用鋰電池供電，電池可連續使用2年以上;同時也可外接電源:
專用液晶顯示屏,讀數直觀方便，可同時顯示標沉瞬時流量、工況瞬時流量、標沉累積流量以及測量介質的溫度、壓力等參數。
（1）產品概述
LWQ型氣體渦輪流量計吸取了國內外流量儀表先進技術優化設計,綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表,具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性,廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
（2）主要特點
集微處理器、流量傳感器、高精度溫度、壓力傳感器于一體直接測量被測氣體的流量、溫度、壓力,并自動進行流量跟蹤補償和壓縮因子運算;
采用低功耗設計，可用鋰電池供電，電池可連續適用2年以上，同時也可外接電源;
儀表具有脈沖信號、模擬信號輸出，可通過 RS485 通訊接口或采用GPRS系統，直接實現計算機數據的集中采集和實時管理;
液晶顯示屏,讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數
平臺基于物聯網及能源互聯網架構，感知層完成數據的感知與采集，其多通道采集及 WEB 負載均衡集群服務器為能耗大數據計算提供驅動力，將能耗大數據進行實時計算后，按照云平臺的功能模塊進行展示與交互，提供實時監測、分析、統計、預警及預測性運維提供支撐。平臺以實現綠色節能運營為基礎，以建筑降耗增效及建筑生態節能體系為目標，借助能源管理系統，樹立先進的管理理念，以不斷完善的數學模型為依據，以優化的控制算法為核心，以客觀的實際能耗為評價指標，以達到更優異的能源監測與管理功效。
